產品名稱：HQ45X微阻球形止回閥
產品標簽：止回閥,微阻球形止回閥
更新時間：2019/5/26 12:58:18
上一個產品： H76X對夾蝶式止回閥
下一個產品：H41H-T全銅消聲止回閥
在線客服：
在線訂購：在線訂購
產品詳情
HQ45X微阻球形止回閥產品概述：
微阻球形止回閥采用橡膠包皮球為閥瓣，在介質的作用下可在閥體內的滑道上滾動從而打開或關閉閥門。流量大流阻損失小密封性能好消聲關閉可減小水擊波。水平或垂自安裝均可�？捎糜诶渌�、熱水、工業及生活污水等管網的水泵出口防止介質倒流。
HQ45X微阻球形止回閥主要技術參數
型 號 |
公稱壓力 (MPa) |
殼體試驗 壓力(MPa) |
密封試驗 壓力(MPd) |
閥體材料 |
球體材料 |
HQ44 45X10 |
1.0 |
1.5 |
1.1 |
鑄鐵 |
碳鋼包膠 |
HQ44 45X16 |
1.6 |
2.4 |
1.76 |

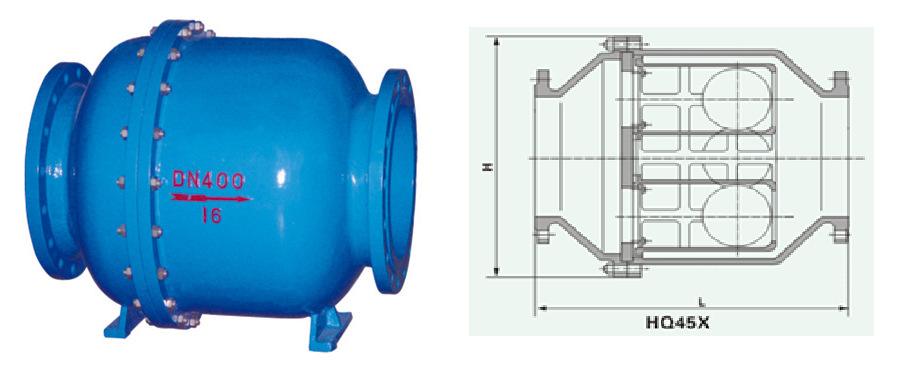

HQ45X 微阻球形止回閥主要外形尺寸
HQ45X-10 16外尺寸 |
||||||||||||
公稱通徑 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
L(mm) |
550 |
650 |
750 |
850 |
950 |
1050 |
1150 |
1350 |
1450 |
1650 |
1900 |
2100 |
H(mm) |
510 |
570 |
640 |
715 |
815 |
825 |
980 |
1155 |
1260 |
1350 |
1660 |
1700 |
連接尺寸 |
法蘭連接尺寸PNl 0MP0接GB421 6 4—8,4+PNl 6MP0按GB4216 5—84標準 |
|||||||||||
注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
